| 產品工作視頻介紹 |
|
|
|
| |
|
| |
|
 |
單級均質乳化泵工作頭選擇 |
| |
|
|
1、單級單層、粗剪切、粗均質乳化 |
2、單級4層工作頭、無離心刀片結構 |
|
|
| |
|
3、單級6層工作頭、無離心刀片結構 |
4、單級多層工作頭、帶離心刀片結構
配置離心刀片、增強液料流量
|
|
|
|
|
| |
|
| |
|
單級均質乳化泵2種常用結構類型
|
|
| |
|

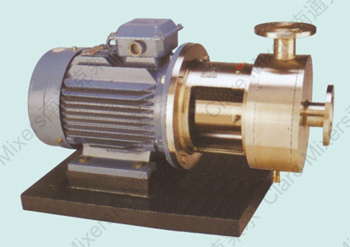

| 1、無軸承結構、適合小流量、小功率泵 |
|
|
|
| |
|
| |
|

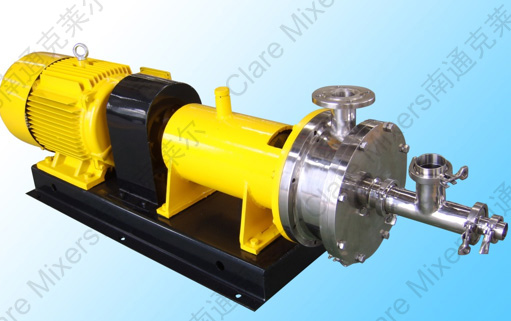

| 2、帶軸承結構、適合大流量、稍大功率以上泵 |
|
 |
|
| |
|
| |
|
典型工藝流程
管線式高剪切分散乳化機(乳化泵)適用于批量循環分散乳化工藝和在線連續分散乳化工藝，典型工藝流程如圖。 |
|
 |
|
| |
|
| |
|

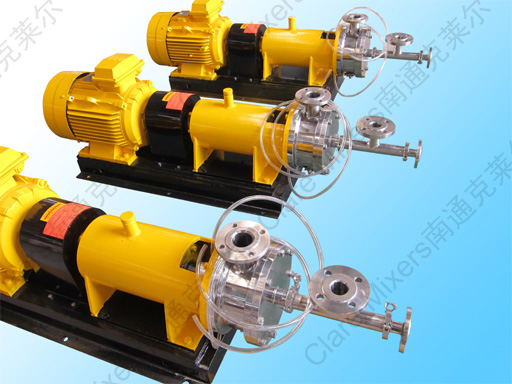

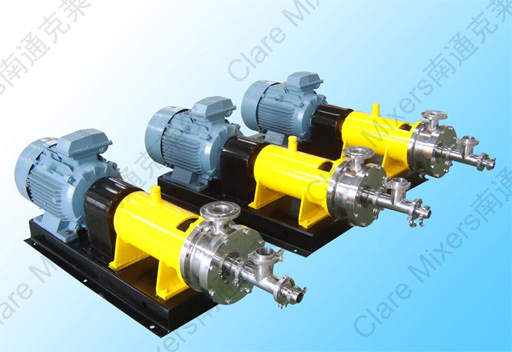

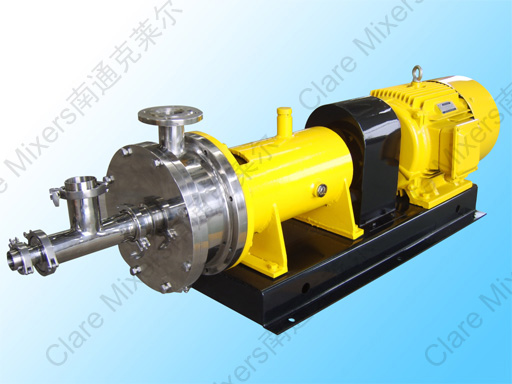

| 設備圖集： |
|
 |
|
|
|
 |
|
| |
|
 |
|
| |
|
選配確認項：
1、電機：防爆 or 非防爆
2、電機：能效等級（標配是3級能效）
3、進出口連接形式：法蘭、快開卡箍、快裝螺紋活接
4、密封圈：氟膠、全氟謎、包氟圈
5、軸承：進口NSK、SKF、還是國產
6、機械密封冷卻液系統自己現場配置還是廠家提供
|
|
| |
|
| 數據表 |
|
| DE400-1/3 單組多層或三組多層工作頭系列數據表及示圖 |
|
型號 |
功率
(KW) |
轉速
(rpm) |
A |
B |
C |
D |
E |
F |
G |
H |
I |
進口
J |
出口
K |
流量
范圍 |
出口
壓力 |
DE400-1-2.2 |
2.2 |
2940 |
1200 |
200 |
300 |
250 |
50 |
625 |
615 |
350 |
260 |
32 |
25 |
1-2 M3/h |
??0.2 |
DE400-1-4 |
4 |
2940 |
1690 |
210 |
340 |
295 |
50 |
1576 |
1376 |
550 |
470 |
50 |
45 |
2-4 M3/h |
0.2 |
DE400-1-7.5 |
7.5 |
2940 |
1213 |
218 |
232 |
155 |
50 |
1120 |
1010 |
300 |
240 |
50 |
45 |
4-6M3/h |
0.2 |
DE400-1-11 |
11 |
2940 |
1365 |
242 |
293 |
180 |
50 |
1310 |
1100 |
350 |
230 |
76 |
65 |
6-8 M3/h |
0.2 |
DE400-1-15 |
15 |
2940 |
1500 |
260 |
260 |
200 |
50 |
1420 |
1280 |
422 |
322 |
76 |
65 |
8-10 M3/h |
0.2 |
DE400-1-18.5 |
18.5 |
2940 |
1510 |
280 |
260 |
200 |
50 |
1500 |
1310 |
422 |
322 |
76 |
65 |
10-15 M3/h |
0.2 |
DE400-1-22 |
22 |
2940 |
1605 |
290 |
260 |
206 |
50 |
1540 |
1340 |
422 |
322 |
89 |
76 |
15-20 M3/h |
0.2 |
DE400-1-30 |
30 |
2940 |
1750 |
300 |
280 |
230 |
60 |
1610 |
1510 |
530 |
420 |
89 |
76 |
20-25 M3/h |
0.2 |
DE400-1-37 |
37 |
2940 |
1870 |
305 |
310 |
246 |
60 |
1720 |
1560 |
550 |
470 |
89 |
76 |
25-30 M3/h |
0.2 |
DE400-1-55 |
55 |
2940 |
2135 |
330 |
360 |
276 |
60 |
1985 |
1825 |
600 |
520 |
100 |
89 |
30-50 M3/h |
0.2 |
DE400-1-75 |
75 |
2940 |
2300 |
350 |
380 |
280 |
60 |
2010 |
1910 |
650 |
550 |
150 |
125 |
50-70 M3/h |
0.2 |
|
|
說明：1、流量是以水為介質、物料粘度越大、流量就越小。
2、出口壓力跟物料粘度有關、粘度越大、出口壓力越小。
3、對于粘稠物料、建議添加輔助泵輸送。 |
|
