簡介
SV、SX、SL、SH、SK五大系列靜態混合器是目前國內新型先進的混合設備，它廣泛適用于液-液、液-固、液-氣、氣-氣的混合、乳化、吸收、卒取、反應、強化穿熱等過程，是化工、醫藥、食品、合成纖維、塑料、環保、礦治、造紙、煤氣等部門的理想混合設備，具有應用范圍廣、操作彈性大、流程簡單、結構合理、投資少、能耗低、見效快，特別適用于難混合的連續工藝過程等優點。
結構特點及混合原理
靜態混合器的混合過程是靠固定在管內的混合元件進行的，由于混合元件的作用，使流體時而作旋時時而右旋，不斷改變流動方向，不僅將中心液流推向周邊，而且將周邊流體推向中心，從而造成良好的徑向的混合效果，與此同時，流體自身的旋轉作用在相鄰元件連接處的界面上亦會發生。這種完善的徑向環流混合作用，使流體在管子截面上的溫度梯度、速度梯度和質量梯度明顯改少。

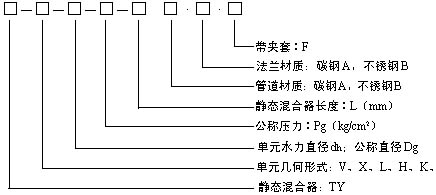

五大系列靜態混合標志示例
產品用途及技術性能 |
型號 |
產品用途 |
技術性能 |
| SK |
適用于化工、石油、制藥、食品、精細化工、塑料擠出、環保、合成纖維、礦冶等部門的混合、反應、萃取、吸收、注塑、配色、傳熱等過程。對較小流量并拌有雜質的粘度≤106厘泊的高粘性介質尤為適用。 |
最高分散程度≤10μm液-液、液-固相不均勻度系數
 |
|

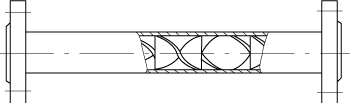

SK產品特性
單元由單孔道左、右扭轉的螺旋片組焊而成，它的技術性能：最高分散程度≤10μm，液一液，液一固相不均勻度系數σ√X≤5％ |
產品型號
規格 |
DN(mm) |
|
|
規格 |
DN(mm) |
|
|
| K-5/10 |
10 |
5 |
0.15-0.3 |
K-50/100 |
100 |
50 |
14-28 |
| K-7.5/15 |
15 |
7.5 |
0.3-0.6 |
K-62.5/125 |
125 |
62.5 |
22-44 |
| K-10/20 |
20 |
10 |
0.6-1.2 |
K-75/150 |
150 |
75 |
31-64 |
| K-12.5/25 |
25 |
12.5 |
0.9-1.8 |
K-100/200 |
200 |
100 |
56-110 |
| K-16/32 |
32 |
16 |
1.4-3.2 |
K-125/250 |
250 |
125 |
88-177 |
| K-20/40 |
40 |
20 |
2.2-4.5 |
K-150/300 |
300 |
150 |
127-255 |
| K-25/50 |
50 |
25 |
3.5-7.0 |
K-175/350 |
350 |
175 |
173-346 |
| K-32.5/65 |
65 |
32.5 |
5.9-12 |
K-200/350 |
400 |
200 |
226-452 |
| K-4-/80 |
80 |
40 |
9-18 |
K-250/500 |
500 |
250 |
353-706 |
|
